J-150铝合金胶接结构用修补胶粘剂 双组分 黑石化

>>J-150铝合金胶接结构用修补胶粘剂介绍

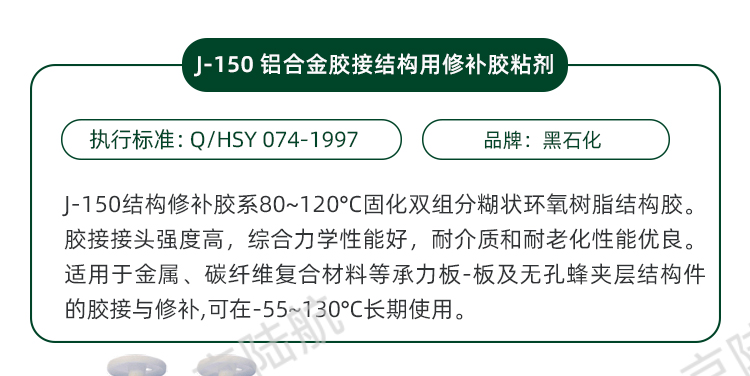

J-150结构修补胶系80~120°C固化双组分糊状环氧树脂结构胶。胶接接头强度高，综合力学性能好，耐介质和耐老化性能优良。适用于金属、碳纤维复合材料等承力板-板及无孔蜂夹层结构件的胶接与修补,可在-55~130°C长期使用。

>>J-150结构修补胶参数
执行标准：Q/HSY 074-1997
使用温度：-55~130°C
适用期：一次配胶量为40g时的室温适用期为4h；
工艺性能：固化温度较低（80~120°C），室温贮存期长达2年；
使用性能：修补歼击机的蜂窝夹层结构件的板-板、板-芯部位，强度及使用性能满足设计要求，已小批量用于飞机部件的修补。

>>J-150结构修补胶使用工艺
1.预装：待修补部位表面处理前需进行挖、裁、配件修整等，然后进行预装配，待胶接面配合间隙一般不大于 0.2 mm，面板与蜂窝芯之间的配合间隙一般不大于0.1mm
2.表面处理: 铝合金以磷酸阳极化为宜，化学氧化、铬酸阳极化次之。磷酸阳极化按HB/Z 197《结构胶接铝合金磷酸阳极化工艺规范》规定进行，其他材料的胶接表面处理方法按《J-150铝合金胶接结构修补用胶粘剂使用工艺说明书》要求进行选择。
3.喷涂底胶：根据设计要求或者使用工艺说明书，表面处理后8h内喷涂适当的抑制腐蚀底胶或不涂底胶。
4.配胶与涂胶：按A:B=100:11.7称取，板-板胶接时，表面涂胶厚度为0.1 mm，板-芯胶接时，涂胶厚度为 0.2~0.3mm。
5.固化: 固化条件为温度80°C，时间4h，或温度120°C时间2h，固化压力均为接触压力。
